CE认证EN60204对电器设备安装图和方块图有什么要求?


权威机械CE认证网据未知消息

  对应不同的产品有不同的生产与加工工艺,也有相对应的认证标准,大家清楚电气设备的认证标准是什么吗?电气设备一般都是大功率电器,在使用时存在的安全隐患比较多,对应电气设备产品的认证资料EN60204要求的比较严格、严谨。EN60204对电气设备认证需要提供的各项认证资料都做了具体的要求,电气设备重要的资料就是设备的安装图和方块图,EN60204对电器设备的这两个方面具体有什么要求呢?
;
  EN60204对电气设备的安装图的要求:
;
  安装图必须提供所有在机器设定的基础作业时所须的资料。在复杂的状况下,或许需参考详细的组立图。对于要在工地安装的供应电源电缆,建议的安装位置、形式和断面积必须清处地标示。
;
  对于安装在电源供应电缆线源头的电流保护装置,其选择型式、特性、额定电流及设定时所需之资料必须陈述。要由使用者提供在地基上的导管,其大小、目的、和位置必须详述。在机械与相关设备间要由使用者提供的导管,电缆槽或电缆支架的大小,型式和目的必须详述。图上必须表明要移动或服务该电机设备时所需的空间。必要时应提供相互连接的图标或表格,此图标或表格所有与外部连接的资料,若该电机设备原先就设计成可以变换使用不同的电源,则这类图标或表格中必须注明在变换使用不同电源时应如何修改或相互连接。
;

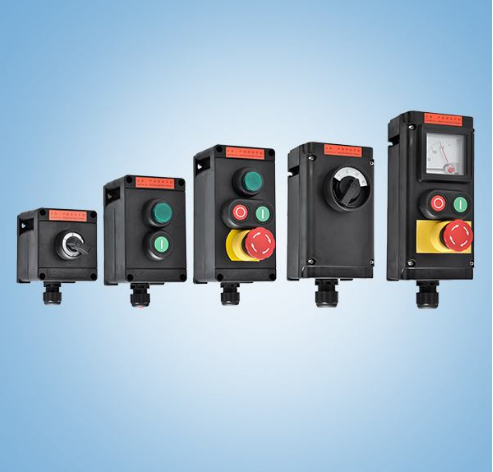

CE认证EN60204对电器设备安装图和方块图有什么要求?插图
  EN60204对电气设备的方块图的要求:
;
  若需要使人易于了解操作的原则,就须提供系统图,这种方块图是用符号来表示电机设备与其功能性得内部关系,而不须表示出所有的相互连接。
;
  功能图或可做为方块图的一部份或附加于方块图上。
;
  EN60204对电气设备认证时需要提供的安装图与方块图的要求非常清楚,对于这两张图需要进行陈述的部分EN60204也都做了详细的标注,产品的安装图非常的重要,尤其是电气设备,电气设备在进行安装时必须要按照安装图来进行,不过如果安装图上有部分信息遗漏,会导致使用者无法安装以及安装过程中出现种种难以解决的问题,对使用者和厂商都会造成损失,所以电器设备的生产厂商按照EN60204的要求对产品的安装图与方块图做统一的标示,就不会给企业和使用者带来不必要的安装麻烦了。
